Vykuovacia Trubica z Pluvového vzduchu: Zvínie Účinnosti Prenosu tepla

I. Úvod

V zložitom svete priemyselných a komerčných procesov nie je efektívny prenos tepla iba žiaducou vlastnosťou - je to kritický determinant prevádzkového úspechu, spotreby energie a celkového výkonu systému. Od tepla našich domovov až po zložité stroje výrobných závodov, schopnosť efektívne presúvať tepelnú energiu z jedného média na druhé podporuje nespočetné aplikácie. V popredí tohto úsilia sú trubica na zahrievanie vzduchu S, dômyselné zariadenia špeciálne skonštruované tak, aby dramaticky zvýšili rýchlosť výmeny tepla medzi horúcou tekutinou (vo vnútri trubice) a chladičom (vonku).

Vykurovacie trubice z plutvového vzduchu sú v podstate výmenníky tepla navrhnuté s predĺženými povrchmi, známymi ako plutvy, pripevnené k ich exteriéru. Tieto plutvy slúžia jedinečnému, ale hlboko pôsobivému účelu: výrazne zvýšiť povrchovú plochu dostupnú na prenos tepla do okolitého vzduchu. Tým prekonávajú prirodzené obmedzenia obyčajných trubíc, ktoré sa často snažia efektívne prenášať teplo na plyny, ako je vzduch, kvôli ich nízkej tepelnej vodivosti. Hlavným cieľom týchto skúmaviek je zlepšiť účinnosť vykurovacích procesov, znížiť veľkosť zariadenia a nakoniec nižšie prevádzkové náklady. Tento článok sa ponorí do základných princípov, dizajnu zložitosti, rozmanitých aplikácií a budúcich inovácií okolo vykurovacích trubíc v oblasti vykurovania vzduchu, čím poskytne komplexné pochopenie ich životne dôležitej úlohy v moderných tepelných systémoch.

II. Základné princípy prenosu tepla

Aby sme ocenili účinnosť vykurovacích trubíc pre vykurovanie vzduchu, je nevyhnutné pochopiť základné režimy prenosu tepla: vedenie, konvekcia a žiarenie.

• Vedenie je prenos tepla priamym kontaktom, kde tepelná energia prechádza z energetickejších častíc na menej energetické časti v látke alebo medzi látkami v priamom kontakte. V pätkovej trubici tepla vedie z horúcej tekutiny cez stenu trubice a do spodnej časti plutiev.
• Konvekcia je prenos tepla pohybom tekutín (kvapaliny alebo plyny). Toto je dominantný režim prenosu tepla z povrchu plutvy na okolitý vzduch. Keď sa vzduch v blízkosti povrchu horúcej plutvy zahrieva, stáva sa menej hustá a stúpa, čo umožňuje zaujatie chladnejšieho, hustejšieho vzduchu, čím sa vytvorí nepretržitý tok, ktorý odvádza teplo.
• Žiarenie je prenos tepla cez elektromagnetické vlny. Aj keď je prítomný, jeho príspevok k prenosu tepla v typických aplikáciách vykurovacej trubice vzduchu v plôch je často menej významný v porovnaní s vodivosťou a konvekciou, najmä pri nižších prevádzkových teplotách.

Základným princípom za plutvovými trubicami je Úloha povrchovej plochy pri prenose tepla . Rýchlosť prenosu tepla je priamo úmerná ploche povrchu, ktorá je k dispozícii na výmenu. Vzduch, ktorý je zlým vodičom tepla, vyžaduje veľkú povrchovú plochu, aby účinne absorbovala tepelnú energiu. Plutvy poskytujú tento rozhodujúci rozšírený povrch, ktorý účinne vynásobí plochu, po ktorej môže dôjsť k prenosu konvekčného tepla. Toto rozšírenie dramaticky zvyšuje celkový koeficient prenosu tepla medzi trubicou a vzduchom, čo robí proces oveľa efektívnejší ako pri holej trubici.

III. Anatómia a dizajn vykurovacích trubí

Dizajn a výber materiálov pre vykurovacie trubice z plutvového vzduchu sú rozhodujúce pre ich výkon a dlhovekosť.

A. Materiál jadrovej trubice

Výber materiálu jadrovej trubice do značnej miery závisí od prevádzkových podmienok vrátane teploty, tlaku a povahy vnútornej tekutiny.

B. Materiál plutvy

Materiál plutiev je vybraný predovšetkým pre svoju tepelnú vodivosť a náklady.

C. Typy a konfigurácie plutiev

Geometria plutiev výrazne ovplyvňuje výkon prenosu tepla a náklady na výrobu.

D. Metódy prílohy plutvy

Spôsob pripevnenia plutvy k trubici je rozhodujúci pre udržanie dobrého tepelného kontaktu a zabránenie degradácii v priebehu času. Bežné metódy zahŕňajú vinutie napätia, spájkovanie, zváranie (odpor, laser, TIG), mechanické vloženie a extrúzia.

E. Konfigurácie trubice

Truby s plutvami môžu byť usporiadané v rôznych konfiguráciách tak, aby vyhovovali konkrétnym požiadavkám na aplikáciu a priestorovými obmedzeniami.

• Rovno: Jednoduché, ľahko čistiteľné.
• U-Bend: Kompaktný dizajn, často používaný v výmenníkoch tepla a trubice.

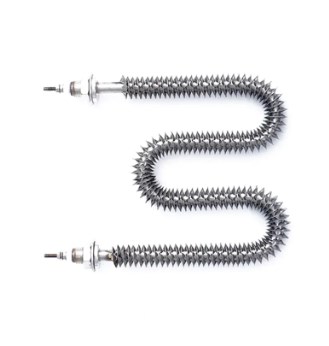

• Serpentínové cievky: Viaceré ohyby U vytvárajú nepretržitú dráhu toku, čo maximalizuje prenos tepla v obmedzenom priestore.

Iv. Pracovný mechanizmus

Prevádzkový princíp trubice vykurovacej trubice s plvou je systematický reťazec prenosu tepla.

1. Generovanie tepla: Teplo sa zavádza do jadrovej trubice. To sa dá dosiahnuť rôznymi prostriedkami:
   • Elektrický odpor: Elektrické vykurovacie prvky zabudované do trubice generujú priamo teplo.
   • Para: Vysokoteplotná para kondenzuje vo vnútri trubice a uvoľňuje latentné teplo.
   • Horúca tekutina: Horúca voda, tepelný olej alebo iné procesné tekutiny prechádzajú trubicou a prenášajú ich rozumné teplo.
2. Vedenie plutiev: Teplo generované alebo prenášané vnútorným médiom vedie stenou jadrovej trubice a potom do spodnej časti pripojených plutiev. Kvalita väzby plutvovej trubice je tu prvoradá, pretože všetky vzduchové medzery alebo zlý kontakt výrazne bránia tepelnému toku.
3. Konvekcia do vzduchu: Keď sa plutvy zahrievajú, prenášajú tepelnú energiu do chladiča prúdiaceho cez ich povrchy. Je to predovšetkým prostredníctvom nútenej konvekcie, kde sa ventilátory alebo dúchadlá pohybujú vzduchom cez povrchové povrchy alebo prirodzenú konvekciu, kde rozdiely hustoty poháňa pohyb vzduchu. Rozšírená plocha povrchu poskytovaná plutvami dramaticky zvyšuje kontaktnú plochu medzi horúcim kovom a vzduchom, čo uľahčuje oveľa vyššiu rýchlosť prenosu tepla, ako by mohla dosiahnuť holý trubica.

Faktory ovplyvňujúce účinnosť prenosu tepla

Niekoľko parametrov priamo ovplyvňuje účinnosť tohto procesu:

V. Výhody vykurovacích trubí

Rozsiahle prijatie trubíc vykurovania vzduchu v plvaní je dôkazom ich početných výhod:

• Zvýšená účinnosť prenosu tepla: Toto je ich primárny prínos. Výrazným zvýšením povrchovej plochy uľahčujú oveľa vyššiu rýchlosť prenosu tepla v porovnaní s obyčajnými trubicami, najmä pri zahrievaní plynov.
• Kompaktný dizajn / úspora priestoru: Vďaka svojim vynikajúcim schopnostiam prenosu tepla môžu trubice s plutvami dosiahnuť rovnaké vykurovacie služby ako oveľa väčšia cievka rovinnej trubice. To vedie k kompaktnejším návrhom výmenníka tepla, šetrení cenného priestoru a zníženiu celkovej stopy zariadení.
• Energetická účinnosť: Zlepšený prenos tepla znamená, že sa zbytočne premrhá menej energie. Systémy využívajúce plutvové trubice môžu dosiahnuť požadované teploty s nižšími energetickými vstupmi alebo v kratšom čase, čo vedie k významným úsporám prevádzkových nákladov.
• Všestrannosť v aplikáciách: K dispozícii v širokej škále materiálov, typov plutiev a konfigurácií, môžu byť prispôsobené pre rôzne priemyselné odvetvia a prevádzkové podmienky, od HVAC s nízkou teplotou až po priemyselné procesy s vysokým teplotou.
• Trvanlivosť a dlhovekosť: Ak sú správne navrhnuté a skonštruované s vhodnými materiálmi pre operačné prostredie, trubice s plutvami sú robustné a môžu ponúknuť dlhú životnosť, odolávajúcu korózii a mechanickému napätiu.
• Nákladová efektívnosť: Zatiaľ čo počiatočné náklady môžu byť o niečo vyššie ako obyčajné trubice, zlepšený výkon, úspory energie a veľkosť zmeny zariadenia často vedú k nižším celkovým nákladom na vlastníctvo počas životnosti systému.

Vi. Žiadosti

Vykurovacie skúmavky z plutvového vzduchu sú nevyhnutné komponenty v rozsiahlej škále priemyselných odvetví a aplikácií:

• Systémy HVAC: Sú to základné komponenty v jednotkách manipulácie s vzduchom (AHUS), ohrievače potrubia a systémy pohodlia vykurovania, ktoré efektívne zahrievajú vzduch pre komerčné budovy, obytné priestory a priemyselné zariadenia.
• Procesy priemyselného sušenia: Kritické pre aplikácie, ktoré si vyžadujú presnú reguláciu teploty a efektívne odstraňovanie vlhkosti, ako sú sušenie potravín, drevo, textil, papier a rôzne chemikálie.
• Vykurovanie procesu: Používa sa vo veľkej miere v priemyselných peciach, pecich, peci a inom procesnom zariadení, kde sa vzduch musí zahriať na špecifické teploty na výrobu alebo ošetrenie.
• Systémy na regeneráciu tepla: Zamestnané v ekonomizátoroch a predchádzajúcich predchádzaniach vzduchu na obnovenie odpadového tepla z výfukových plynov, zlepšenie celkovej účinnosti systému a znižovanie spotreby paliva.
• Generovanie energie: Používa sa v predhedákoch na teplý spaľovací vzduch, čím sa zvyšuje účinnosť kotla v elektrárňach.
• Komerčné a rezidenčné kúrenie: Nachádza sa v ohrievačoch jednotiek, ohrievačoch so slinikou a ďalšími roztokmi vykurovania priestoru.
• Petrochemický a ropný a plynárenský priemysel: Využíva sa v rôznych procesoch vykurovania a chladenia vrátane reštartov, kondenzátorov a chladičov vzduchu, kde sa vyžaduje robustná a efektívna výmena tepla.

Vii. Výberové úvahy

Výber správnej vykurovacej trubice pre konkrétnu aplikáciu si vyžaduje dôkladné zváženie niekoľkých faktorov:

• Prevádzková teplota a tlak: Tieto diktujú potrebné limity pevnosti materiálu a teploty pre jadro aj pre plutvy.
• Vlastnosti tekutín: Povaha vnútornej tekutiny (napr. Para, horúca voda, tepelný olej) a vonkajšej tekutiny (rýchlosť vzduchu, prítomnosť kontaminantov, korozívne prvky) ovplyvnia výber materiálu a typ plutvy.
• Materiálna kompatibilita: Zabezpečenie toho, aby boli materiály trubice a plutiev kompatibilné s vnútorným aj vonkajším prostredím, aby sa zabránilo korózii, erózii alebo degradácii.
• Priestorové obmedzenia: Dostupný fyzický priestor ovplyvní výber konfigurácie trubice (Straight, U-Bend, Serpentine) a celkový návrh tepla výmenníka.
• Cena verzus výkon: Vyváženie počiatočných investičných nákladov s požadovaným výkonom prenosu tepla, úsporami energie a očakávanou životnosťou.
• Požiadavky na údržbu a čistenie: Vzhľadom na ľahké čistenie a údržbu, najmä v aplikáciách náchylných na znečistenie. Niektoré typy plutiev sú odolnejšie voči hromadeniu prachu alebo sa ľahšie čistia ako iné.
• Regulačné normy a osvedčenia: Dodržiavanie príslušných priemyselných štandardov, kódexov (napr. ASME, TEMA) a osvedčenia o bezpečnosti.

Viii. Údržba a riešenie problémov

Správna údržba je rozhodujúca pre zabezpečenie dlhodobej účinnosti a spoľahlivosti vykurovacích trubíc pre vykurovanie vzduchu.

Bežné problémy:

• Znečistenie: Hromadenie prachu, vložky alebo iných častíc na povrchoch plutiev, ktoré pôsobia ako izolačná vrstva a znižuje účinnosť prenosu tepla.
• Korózia: Degradácia trubice alebo plutvového materiálu v dôsledku vystavenia korozívnym látkam vo vzduchu alebo vnútornej tekutine.
• Poškodenie plutvy: Ohýbanie, drvenie alebo odlúčenie plutiev v dôsledku mechanického nárazu, vibrácií alebo tepelného napätia, čo vedie k zníženej ploche povrchu.
• Úniky: V jadre, čo vedie k strate vykurovacieho média.

Metódy čistenia:

• Stlačený prúd vzduchu/vody: Pre ľahký prach a zvyšky.
• Kefovanie/vysávanie: Pre viac tvrdohlavých ložísk.
• Chemické čistenie: Pre tvrdé alebo lepkavé zvyšky, ktoré si vyžadujú špecializované riešenia a postupy.
• Čistenie pary: Efektívne pre určité typy znečistenia.

Kontrola a opravy:

Pravidelné vizuálne inšpekcie na poškodenie plutvy, koróziu a príznaky únikov. Drobné poškodenie plutvy sa niekedy môže opraviť narovnaním. Hlavné poškodenie alebo úniky si môžu vyžadovať výmenu trubice.

Predĺženie životnosti:

Pravidelné čistenie, správny výber materiálu pre aplikáciu, udržiavanie optimálnych prevádzkových podmienok (teplota, tlak, prietoky) a riešenie problémov môže okamžite výrazne predĺžiť prevádzkovú životnosť vykurovacích skúmaviek vzduchu.

Ix. Budúce trendy a inovácie

Technológia prenosu tepla sa neustále vyvíja a vykurovacie skúmavky z vykurovania vzduchu nie sú výnimkou. Budúce trendy a inovácie sa zameriavajú na zvýšenie výkonu, udržateľnosti a inteligentnej integrácie.

• Pokročilé materiály: Cieľom prieskumu nových materiálov vrátane kompozitov, náterov so vylepšenom grafénu a pokročilých zliatin je zlepšiť tepelnú vodivosť, odolnosť proti korózii a výkonu vysokej teploty. Nano-coatings by tiež mohli ponúkať protizvukové vlastnosti.
• Optimalizované geometrie fin: Výpočtová dynamika tekutín (CFD) a pokročilé simulačné nástroje sa používajú na navrhovanie nových geometrií FIN, ktoré maximalizujú prenos tepla a zároveň minimalizuje pokles tlaku a využitie materiálu. Zahŕňa to zvlnené plutvy, žalúné plutvy a ďalšie zložité štruktúry.
• Inteligentné vykurovacie systémy: Integrácia so snímačmi IoT (internet vecí) a riadiacimi systémami umožní monitorovanie výkonu, prediktívnej údržby v reálnom čase, prediktívnu údržbu a optimalizovanú prevádzku na základe podmienok a dopytu na životné prostredie.
• Zameranie na regeneráciu energie a udržateľnosť: Zvyšujúci sa dôraz na obnovenie odpadového tepla z priemyselných procesov a integráciu pätkových trubíc do sofistikovanejších systémov na regeneráciu energie s cieľom znížiť celkovú spotrebu energie a vplyv na životné prostredie. Zahŕňa to ich úlohu v technológiách zachytávania a skladovania uhlíka.

X. Záver

Vykurovacie skúmavky z plutvového vzduchu stoja ako dôkaz inteligentného inžinierstva v oblasti prenosu tepla. Dômyselným rozširovaním povrchu výmeny tepla revolúciu v efektívnosti, s akou sa tepelná energia prenáša do vzduchu, čím sa nespočetné množstvo priemyselných, komerčných a obytných aplikácií životaschopných a ekonomicky zvukových. Ich schopnosť dodať zvýšený prenos tepla v kompaktnom a energeticky efektívnych balíku posilnila svoju úlohu ako nevyhnutné komponenty v systémoch HVAC, procesy sušenia, výrobu energie a ďalej.

Keďže priemyselné odvetvia sa naďalej usilujú o vyššiu účinnosť, znížený vplyv na životné prostredie a inteligentnejšiu prevádzkovú kontrolu, vývoj vykurovacích trubíc v plôch vzduchu bude nepochybne pokračovať. Vďaka pokračujúcemu pokroku v oblasti materiálov, optimalizácie dizajnu a integrácie inteligentných technológií zostanú tieto nenáročné, ale výkonné zariadenia v centre efektívneho tepelného riadenia, čím sa zabezpečí, aby sa teplo presunulo presne tam, kde a kedy je potrebné, s maximálnou účinnosťou a minimálnym odpadom. Ich trvalý význam zdôrazňuje základný princíp, že niekedy najjednoduchšie úpravy môžu priniesť najhlbšie vylepšenia v inžinierstve.
