Výber trubice priemyselného predhrievača vzduchu: Materiály, hustota wattov a dizajn rebier

Sušiaca linka s prietokom vzduchu 90 m3/min môže stratiť približne 10 percent svojej účinnosti ohrevu, ak je rozstup rebier na rúrke predhrievača vzduchu príliš tesný. Častejšie nie je skutočným problémom samotný ohrievač, ale nesúlad medzi dizajnom trubice a skutočnými podmienkami vzduchu. Preto výber rúrky predhrievača vzduchu znamená vyváženie teploty materiálu, hustoty wattov a geometrie rebier pred inštaláciou, nie po výskyte poruchy.

Čo je trubica predhrievača vzduchu?

Rúrka predhrievača vzduchu je komponent výmeny tepla, ktorý zvyšuje teplotu vzduchu prúdiaceho cez potrubie, pec alebo sušiacu komoru. V kotlových systémoch získavajú rúrkové predhrievače teplo zo spalín. V elektrických vykurovacích zariadeniach je trubica uzavretým odporovým ohrievačom s kovovým plášťom, izoláciou z oxidu horečnatého a vo väčšine vzduchových aplikácií rebrami na zväčšenie povrchu prenosu tepla. Odporový drôt je špirálovito navinutý a naplnený MgO, ktorý prenáša teplo a zároveň elektricky izoluje plášť. Plášť je privarený a valcovaný na konečný priemer, typicky od 6,5 mm do 12,5 mm. Tento článok sa zameriava na elektricky vyhrievanú verziu, pretože je to tá, ktorú procesní inžinieri najčastejšie špecifikujú ako konštrukčný komponent.

Bežné typy rúrok predhrievača vzduchu

Štandardné rúrky predhrievača vzduchu sú dostupné v priamych konfiguráciách, v tvare U, v tvare W a v tvare O.

Rovné, U-Shaped a W-Shaped Konfigurácie

Rovná rúra je najjednoduchšia forma a je vhodná pre inštalácie, kde dĺžka vykurovania zodpovedá hĺbke potrubia. Rúrka v tvare U sa vracia do seba, čo umožňuje krátkemu kanálu prispôsobiť sa dlhej efektívnej dĺžke ohrevu. Rúry v tvare W pridávajú ďalší ohyb, čím poskytujú ešte aktívnejší povrch v kompaktnom priestore. V praxi je formát v tvare U dobrým predvoleným nastavením pre pece s núteným prúdením vzduchu, pretože zachováva pripájacie svorky na rovnakej strane, čím sa zjednodušuje zapojenie. Napríklad a Rúrka na ohrev vzduchu v tvare U sa zvyčajne špecifikuje, keď je výška potrubia obmedzená, ale požadovaný výkon je vysoký.

Výrobcovia, dodávatelia rebrových vykurovacích rúrok v tvare písmena U Elektrický vykurovací prvok Xinghua Yading Co., Ltd. je čínsky výrobca vlastných OEM/ODM rebrových vykurovacích rúrok v tvare U a rebrových vykurovacích trubíc v tvare U ... Zobraziť produkt →

Rebrové vs. hladké rúrky

Hladké rúrky sa ľahšie čistia a sú prijateľné v systémoch s nízkym výkonom. Rebrové rúrky sú štandardnou voľbou pre predhrievače vzduchu, pretože znásobujú plochu prenosu tepla. Rebrový faktor, čo je pomer plochy rebrovaného povrchu k ploche holej rúrky, sa bežne pohybuje od 2 do 4. Pri elektrickom ohreve vzduchu vyšší faktor rebrovania umožňuje dodanie rovnakého príkonu pri nižšom plošnom zaťažení, čo znižuje riziko usadzovania oxidov a predlžuje životnosť rúrky. Netreba však ignorovať hladké rúry: v zariadeniach čistých priestorov alebo tam, kde sa vyžaduje častá sterilizácia, môže absencia rebier značne zjednodušiť údržbu.

Výber materiálu: Prvé rozhodnutie, ktoré ovplyvňuje životnosť trubice

Prvým krokom výberu je materiál plášťa. Materiál určuje maximálnu nepretržitú prevádzkovú teplotu, toleranciu korózie a praktickú životnosť rúry. Nižšie uvedená tabuľka porovnáva najbežnejšie materiály pre rúrky elektrického predhrievača vzduchu.

Výber riadený teplotou

Maximálna teplota plášťa musí zostať pod oxidačným bodom materiálu. Pre nepretržitú prevádzku je vhodná nehrdzavejúca oceľ 304 pod 750 °C. Keď teplota výstupného vzduchu presiahne túto úroveň, prejdite na 321 alebo Alloy 800. Alloy 840 sa používa, keď sa samotný povrch trubice priblíži k 900 °C, napríklad v dizajnoch s vysokou hustotou výkonu alebo keď je rýchlosť vzduchu nízka.

Obavy z korózie a kondenzácie

V predhrievačoch vzduchu môže korózia rosného bodu nastať, keď teplota povrchu trubice klesne pod rosný bod okolitého plynu. Dokonca aj v elektricky vyhrievanom potrubí môžu podmienky spustenia za studena vytvárať kondenzát na povrchu nehrdzavejúcej ocele. Chloridy a sírany v dielenskom vzduchu potom napádajú plášť. Pre prostredia so známou vlhkosťou poskytuje plášť zo zliatiny 800 a nízky limit wattovej hustoty dodatočnú mieru bezpečnosti.

Wattová hustota a jej praktický vplyv

Wattová hustota je výkon vydelený plochou vyhrievaného povrchu, zvyčajne vyjadrený vo W/cm2. Je to najužitočnejšie číslo na predpovedanie povrchovej teploty trubice. Pri rovnakom príkone má rebrovaná trubica nižšiu hustotu wattov ako hladká trubica, pretože plocha rebier je väčšia, takže plášť beží chladnejšie. V aplikáciách s núteným obehom vzduchu s rýchlosťou potrubia 3 m/s alebo viac je počiatočný rozsah 3 až 5 W/cm2 bezpečný pre nehrdzavejúcu oceľ. Ak je prúdenie vzduchu nepravidelné alebo je potrubie poddimenzované, efektívna hodnota sa môže v niektorých zónach zdvojnásobiť, a preto mnohí inžinieri zostávajú pod 3 W/cm2, kým sa neoverí skutočný vzor prúdenia. Pre 10 kW ohrievač s 2000 cm2 rebrovanej plochy je hustota wattov 5 W/cm2. Ak je rovnaký ohrievač hodnotený na holú plochu trubice, číslo môže vyzerať oveľa vyššie, preto si vždy overte, ktorú plochu uvádza výrobca.

Pred dokončením návrhu porovnajte vypočítaný výkon s hmotnostným prietokom vzduchu a nárastom teploty pomocou Q = m * cp * dT. Keď je požadovaný výkon známy, upravte dĺžku trubice a geometriu rebier, aby ste udržali hustotu wattov v bezpečnom pásme. Podrobné vysvetlenie tohto vzťahu je k dispozícii v článku o wattová hustota v elektrických vykurovacích telesách .

Rebrované rúry: viac povrchu, menej prehrievania

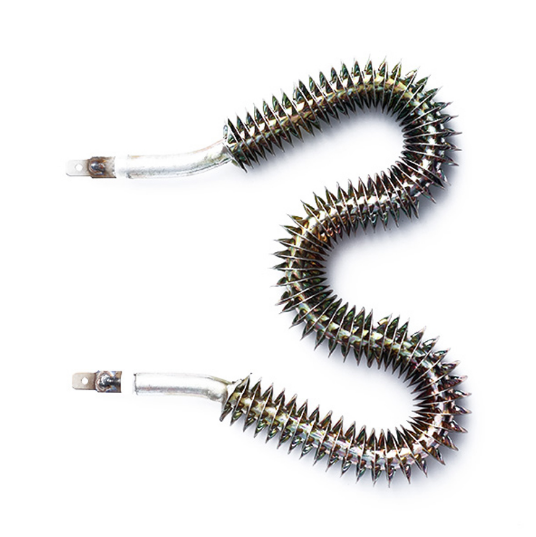

Rebrá menia fungovanie trubice predhrievača vzduchu v potrubí. Bez rebier je vonkajší súčiniteľ prestupu tepla vzduchu nízky, takže povrchová teplota rúrky rýchlo stúpa a vykurovací drôt vo vnútri sa zahrieva viac, ako je potrebné. S lamelami odvádza tá istá trubica viac tepla do prúdu vzduchu a celková účinnosť sa výrazne zlepšuje. Kompromisom je pokles tlaku: menší rozstup rebier vytvára väčšiu plochu, ale aj väčší odpor, takže ventilátor musí pracovať tvrdšie. Pre prašný alebo vláknitý vzduch je širšia rozteč rebier bezpečnejšia, aj keď je tepelný výkon o niečo nižší. Výška, hrúbka a rozstup definujú faktor rebra. Bežná výška plutvy je 6 až 15 mm, hrúbka 0,3 až 0,5 mm a rozstup 3 až 6 mm. Keď je dopyt vysoký, a Rebrovaná vykurovacia trubica v tvare W poskytuje viac povrchu pri rovnakej stope. V kruhových potrubiach, an Rebrovaná vykurovacia trubica v tvare O je navrhnutý tak, aby sledoval prierez a redukoval mŕtve zóny v blízkosti steny potrubia.

Výrobcovia, dodávatelia rebrových vykurovacích rúrok v tvare O Xinghua Yading elektrický vykurovací prvok Co., Ltd. je čínsky výrobca vlastných OEM/ODM rebrových vykurovacích rúrok v tvare písmena O a rebrových vykurovacích trubíc v tvare O ... Zobraziť produkt →

Výrobcovia, dodávatelia vlastných rebrových vykurovacích rúrok v tvare W Elektrický vykurovací prvok Xinghua Yading Co., Ltd. je čínsky výrobca vlastných OEM/ODM rebrových vykurovacích rúrok v tvare W a rebrových vykurovacích trubíc v tvare W ... Zobraziť produkt →

Výber trubice predhrievača vzduchu: Kontrolný zoznam krok za krokom

Štruktúrovaný kontrolný zoznam zabraňuje typickým chybám v nových inštaláciách: nadmerná hustota wattov, nesprávny materiál alebo nedostatočná plocha rebier. Pri špecifikovaní trubice predhrievača vzduchu použite nasledujúcu postupnosť.

1. Definujte hmotnostný prietok vzduchu, vstupnú teplotu a požadovanú výstupnú teplotu. Vypočítajte celkový potrebný výkon.
2. Vyberte cieľovú hustotu wattov. Pri rýchlostiach potrubia nad 3 m/s je rozumným východiskovým bodom 3–5 W/cm2; znížte hodnotu, ak je prietok vzduchu premenlivý.
3. Vyberte materiál plášťa z maximálnej očakávanej teploty povrchu rúrky a akéhokoľvek rizika korózie v prostredí.
4. Rozhodnite sa medzi hladkými a rebrovanými rúrkami. Uprednostňujú sa rebrované rúry, pokiaľ nie je najvyššou prioritou čistenie.
5. Pred výrobou si u výrobcu overte smer montáže, polomery ohybu, polohu termočlánku a elektrické pripojenia.

Ak chcete získať ďalšie pokyny na zlepšenie celkového systému, prečítajte si o ako zlepšiť energetickú účinnosť priemyselných systémov ohrevu vzduchu pomocou účinných rúrok na ohrev vzduchu .

Bežné zlyhania a prevencia

Dokonca aj dobre špecifikovaná trubica môže zlyhať, ak sa podmienky inštalácie líšia od konštrukcie. Najčastejšími poruchami sú prehriatie, porucha izolácie a mechanické poškodenie rebier.

• Vyhorenie pri prehriatí: prejaví sa to ako viditeľná sfarbená oblasť na plášti. Zvyčajne pochádza z hustoty wattov, ktorá je príliš vysoká pre skutočný prietok, alebo z poruchy ventilátora. Overte smer a rýchlosť prúdenia vzduchu a pridajte prietokový spínač.
• Porucha izolácie: toto sa javí ako zvodový prúd, keď oxid horečnatý absorbuje vlhkosť, často po odstavení za studena. Skúmavku nechajte postupne vychladnúť a priehradku na svorky udržujte suchú.
• Poškodenie plutiev: ohnuté alebo chýbajúce rebrá zvyšujú lokálnu teplotu a znižujú prenos tepla. Chráňte ohrievač pri manipulácii a údržbe a čistite usadeniny prachu bez použitia ostrých nástrojov.

Tepelná ochrana nie je voliteľná. Základný termostat s vysokým limitom alebo blokovanie prúdenia vzduchu môže zabrániť väčšine porúch vyhorenia. Ďalšie bezpečnostné postupy nájdete v časti základné bezpečnostné pravidlá pre vykurovacie špirály a ich pripojenia .

Záver

Výber trubice predhrievača vzduchu je technické rozhodnutie, ktoré závisí od štyroch čísel: teplota výstupného vzduchu, dostupný priestor, rýchlosť vzduchu a hustota wattu. Keď sú známe všetky štyri, materiál a geometria rebier sa stanú jednoduchými. Keď sa jeden z nich ignoruje, trubica pravdepodobne zlyhá pred očakávanou životnosťou. V priemyselnom vykurovacom systéme je niekoľkohodinová kontrola návrhu vo fáze špecifikácie vždy lacnejšia ako odstávka spôsobená poddimenzovaným alebo nevhodne prispôsobeným ohrievačom.
